генераторная установка мощностью
YC6CG-600N5HC
Номинальная мощность：600kW
Источник газа：природный газ（CH4 ≥85%）
Частота напряжения：10.5K V/50Hz
Газовая генераторная установка серии YC6CG-600N5HC - это генераторная установка, независимо разработанная Yuchai с использованием передовых технологий генераторных установок в стране и за рубежом в сочетании с многолетним опытом применения на рынке. В агрегате используется зрелая система управления газом, которая была проверена сложными механическими разработками Yuchai и стандартизированной технологией разработки горения, и эта серия газовых генераторных установок обладает характеристиками высокой надежности, высокой эффективности и защиты окружающей среды, низких затрат на техническое обслуживание и т. Д., Что может удовлетворить потребности различных пользователей.
Высокая надежность
● На основе конструкторской и производственной платформы зрелых продуктов Yuchai самостоятельно разрабатывает и производит
Он подходит для высокотемпературных износостойких материалов для газогенераторных установок и высокопрочных блоков цилиндров, головок цилиндров, распределительных валов, коленчатых валов, общих оснований и других основных компонентов, которые значительно повышают надежность и долговечность изделий.
Эффективный и экологичный
● Зрелое сгорание обедненной смеси, запатентованная Yuchai камера сгорания, датчик кислорода с замкнутым контуром управления и другие технологии используются для обеспечения эффективного и чистого сгорания газа, точного контроля соотношения воздух-топливо, обеспечения низкого уровня выбросов при одновременном улучшении стабильности и стабильности производительности, а также дружественности к операторам и окружающей среде.
Низкие эксплуатационные расходы
● нией Yuchai технология уплотнения гильзы цилиндра, поршневого кольца и клапана используется для значительного снижения расхода смазочного масла. Газогенераторная установка оснащена деталями с хорошей универсальностью и простотой обслуживания, что значительно снижает затраты на обслуживание энергетического оборудования.
Охрана безопасности
● Используется независимая и проверенная система управления агрегатом, система управления стабильна, а состояние всей машины контролируется в режиме реального времени для обеспечения безопасности всей машины.
динамо
● Генератор обладает такими преимуществами, как высокая эффективность выработки электроэнергии, низкий уровень повышения температуры, низкая скорость искажения сигнала, хорошие динамические характеристики и стабильная параллельная работа AVR, а также первоклассная надежность и долговечность, которые могут удовлетворить требования различных суров
Параметры генераторной установки
Модель | YC6CG-600N5HC |
Номинальная мощность | 600kW /750kVA |
Номинальная скорость | 1500r/min |
Номинальное напряжение | 10.5kV |
Текущий рейтинг | 41.2A |
Частота | 50HZ |
Фактор | 0.8（Отставание） |
Электрический КПД | ≥33.2% |
Расход газа | 203.5 m³/h |
Шум | ≤110dB(A)@1m |
Стартовый режим | Электрический пуск |
Вес | 8890kg |
Параметры двигателя
Модель двигателя | YC6C1020N-D30 |
Номинальная мощность | 680kW |
Номинальная скорость | 1500r/min |
Количество цилиндров | 6 |
форма | Рядный, четырехтактный, с водяным охлаждением |
Диаметр цилиндра × ход поршня | 200mm × 210mm |
Смещение(L) | 39.5L |
Коэффициент уплотнения | 11.5:1 |
Система управления | Электронное управление ЭБУ |
Норма расхода масла | ≤0.3g/kWh |
Объем охлаждающей жидкости (включая радиатор водяного бака) | 120L |
Емкость по маслу | 160L |
Межремонтный период | 40000h |
Параметры генератора
Модель | YC-600-4H |
Связь | 3 и Y-образная форма |
Режим регулирования давления | AVR ABP |
Защита от проникновения внутрь | IP21 |
Рейтинг изоляции | F |
Параметры теплового равновесия
Нагрев охлаждающей жидкости в футеровке | 425kW |
Тепло охлаждающей жидкости в масляном охладителе | 115kW |
Высокотемпературная система охлаждения теплоносителя Общий нагрев | 540kW |
Теплота охлаждающей жидкости интеркулера (±8%) | 166kW |
Общая теплота теплоносителя системы криогенного охлаждения | 166kW |
Тепло отходящего тепла выхлопных газов (до 120°C)（±8%） | 355kW |
Потеримощностивспомогательногооборудования | 20kW |
Общее лучистое тепло | 65kW |
Параметры охлаждения
Высокотемпературный циркуляционный поток воды | 52.2m³/h |
Высокотемпературная циркуляционная вода на входе | 77.1℃ |
Высокая температура циркуляционной воды на выходе | 86℃ |
Расход циркуляционной воды при низких температурах | 52.2 m³/h |
Низкая температура воды на входе | 40℃ |
Низкотемпературная температура сточных вод | 42.4℃ |
Параметры впуска и выхлопа
Воздухозаборник | 3246kg/h |
Забор газа | 132 kg/h |
Объем выхлопных газов | 3378 kg/h |
Температура задних выхлопных газов Vortex | 460℃ |
Условия испытания
Теплотворная способность газа | 9. 1kWh/m³ |
Объемное содержание метана | ≥95% |
Температура газа | 10~40℃ |
Влажность газа | ＜60% |
Давление газа на входе | 10~30kPa |
Отрицательное давление на всасываемом воздухе | ＞-3kPa |
Противодавление выхлопных газов | ＜5kPa |
Абсолютное атмосферное давление | 101.32kPa |
Температура окружающей среды | 25℃ |
относительная влажность воздуха | ≤30% |
высота | ≤1000m |
Примечание: Все данные газовой генераторной установки измеряются в вышеуказанных условиях тестирования.
Стандартный ассортимент
NO. | Наименование элемента | Единица | Количество | порядковый номер | Наименование элемента | Единица | Количество |
1 | Газовый двигатель | Сет | 1 | 6 | Шкафы управления | Сет | 1 |
2 | Разнообразный | Кусок | 1 | 7 | Глушители, сильфоны | Кусок | 1 |
3 | динамо | Сет | 1 | 8 | Батарея | Кусок | 1 |
4 | Основа | Сет | 1 | 9 | Случайный инструмент | Кусок | 1 |
5 | Гибкие муфты | Сет | 1 | 10 | Случайные данные | Кусок | 1 |
Детали радиатора для бака для воды не являются обязательными. Случайная информация включает в себя: руководство по эксплуатации, схематический чертеж установки, таблицу технических параметров, руководство по двигателю, описание электрического шкафа, принципиальную схему электропроводки и руководство по обслуживанию из трех пакетов. | |||||||
Функция управления
Основная функция | Выключатель питания, пуск, остановка, аварийная остановка, управление закрытием и открытием и т.д. |
Функция отображения | Фазное напряжение, сетевое напряжение, ток, частота, последовательность фаз, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, совокупная генерирующая мощность, скорость, давление масла, температура охлаждающей воды, время работы агрегата, совокупное время запуска, напряжение аккумулятора и т. д. |
Функция защиты | Превышение скорости, пониженная скорость, перенапряжение, пониженное напряжение, повышенная частота, пониженная частота, перегрузка по току, перегрузка по мощности, низкое давление масла, высокая температура воды, низкая мощность аккумулятора, сбой зарядки и т. Д. |

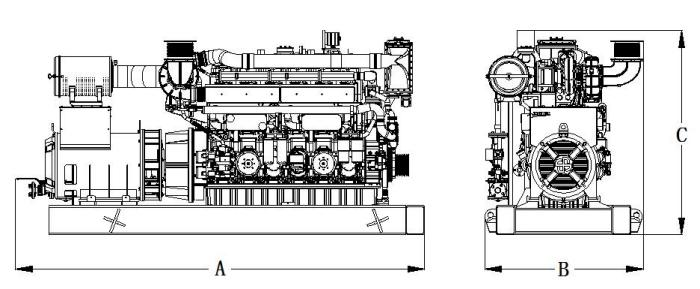

Размер и вес агрегата
Длина/А | Ширина/B | Высокий/C | вес | |
Размер нетто и вес нетто агрегата | 4107mm | 1633mm | 2111mm | 8890kg |
Примечание: Вышеуказанные данные и информация будут обновляться по мере обновления продукта, и Yuchai оставляет за собой право изменять те
